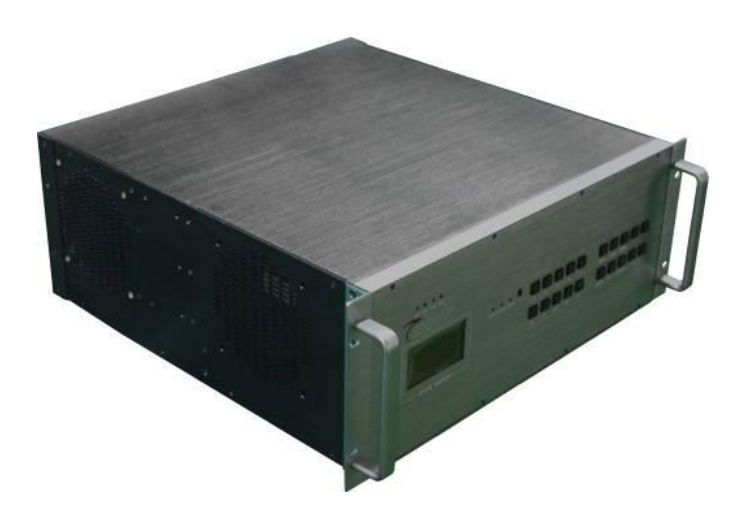

拼接屏图像处理器
拼接墙图像控制器是目前市场上*新的图像图形控制器，将多样化的数字/模拟视频源连接至大屏幕拼接墙体或者监控系统上，采用全新的模块化概念，输出画中画，漫游，任意开窗，飞字等多种画面显示形式，单机可以自由组合输入输出模块，多台机器无缝级联实现控制和信号传输的连接。
产品参数
|
拼接屏处理器
|
|
型号系列
|
FETC-5A
|
FETC-5B
|
FETC-5C
|
|
功能描述
|
单屏输出同时显示四个窗口
|
单屏输出同时显示三个窗口
|
单屏输出同时显示两个窗口带CBD叠加漫游功能
|
|
输入信号类型(可选)
|
DVI/HDMI/VGA/YpbPr/VIDEO
|
|
输入分辨率
|
2160P/XGA/SXGA/SXGA+/UVGA/WUXGA/1080p等，同时兼容特殊定制超高大分辨率
|
|
输出格式选择
|
DVI和VGA同时输出
|
|
输出分辨率
|
3840*2160/60HZ,1920*1080/60HZ（向下兼容普清分辩率）
|
|
系统控制软件
|
CK5ApplicationRro专用控制软件
|
|
电源
|
双电源100VAC～240VAC，50/60Hz，更加可靠的双电源备份工作模式，国际自适应电源
|
|
功耗
|
12w/路
|
|
工作温度
|
0-45摄氏度
|
|
工作湿度
|
5-95%
|
|
机箱规格
|
4U/6U/10U/15U标准工控机箱
|
|
串行控制接口
|
RS-232，9-针母 D型接口
|
|
波特率
|
115200
|
|
串行控制口结构
|
2=TX，3=RX，5=GND
|
|
以太网控制接口
|
RJ-45 母接口, TCP/IP 协议
|
|
以太网控制速度
|
自适应10M或100M，全双工或半双工
|
|
工作时间
|
7天/24小时
|
产品特点
1、可靠性高
2、独特的虚屏显示技术
3 、CAN总线控制技术
4 、全数字化处理
5、 全高清1080P通道处理
6、 输入信号可自选
7、 强大的图像运算处理能力
8、 灵活方便的操作控制系统
9、 独特的自我诊断功能
10、 可定制输入信号字符叠加功能
11、 方便控制方式
12、 先进的纯硬件构架结构
主要的功能
1、画外画平铺模式
2、画中画模式
3、叠加模式
4、透视模式
5、缩放和位移
6、边缘屏蔽技术
7、边缘精调技术
8 、模式自定
10、显示底图功能（特殊定制要求）
9 、图像参数(白平衡/亮度/对比度/锐度)自动调整

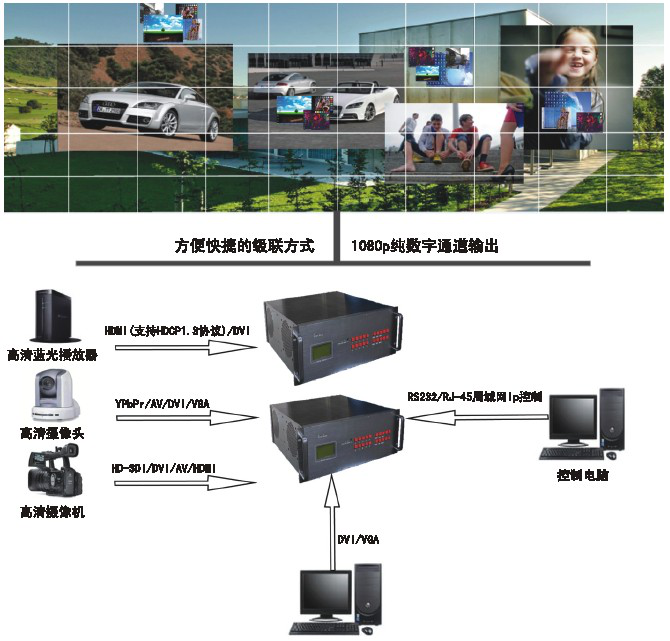

应用场景
